高频变压器是变压器的一种，作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行变压，输出交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。典型的半桥式变压电路中最为显眼的是三只高频变压器：主变压器、驱动变压器和辅助变压器（待机变压器），每种变压器在国家规定中都有各自的衡量标准，比如主变压器，只要是200W以上的电源，其磁芯直径（高度）就不得小于35mm。而辅助变压器，在电源功率不超过300W时其磁芯直径达到16mm就够了。

高频变压器的主要的组成结构有：

1、绕组：有铜线，铝线绕成，外边用纸绝缘或纱包绝缘。

2、防爆管：又叫压力释放阀，用来排出故障产生的高压气体和油，以减轻和解除油箱所受的压力，保证油箱的安全。

3、瓦斯继电器：变压器主要的保护装置，当变压器内部故障时，轻瓦斯动作发出信号，重瓦斯动作跳闸以保护变压器。

4、温度计：用来测量油温。常用的温度计有电触点压力式温度计（信号温度计）和遥测温度计（电阻温度计）两种形式。

5、铁芯：有芯式，壳式两种，由导磁性能很好的硅钢片组成。铁芯必须接地。常见有单相二铁芯柱，三相三铁芯柱，三相五铁芯柱。

6、油箱：内装铁芯，绕组，并充满变压器油。有两个油箱，一个为本体油箱，一个为有载调压油箱（内装分接开关），变压器油起着绝缘和散热的作用。

7、油枕：油枕有两种形式，胶囊式油枕，隔膜式油枕。用来调节油量，保证变压器油箱内经常充满油，还可以防止油的过速氧化。油枕一端装有油位计，用来指示油枕中的油面。

8、呼吸器：提供变压器在温度变化时内部气体出入的通道，解除正常运行时因温度变化产生的对油箱的压力。内装有硅胶，在变压器温度下降时对吸进的气体去潮。下部有油封杯，把硅胶与大气分开，延长硅胶的使用寿命。

9、净油器：也叫热虹吸，起到改善运行中的绝缘油特性，防止绝缘油继续老化的作用，主要部分是净油罐，内部充满硅胶等吸附剂，吸取油中的水分、游离炭、氧化物等杂质。

10、散热器：当变压器上层油温与下层油温产成温差时，通过散热器形成油温对流，经冷却器冷却后流到油箱，起到降低变压器温度的作用。大型变压器一般采用强迫油循环风冷式冷却方式。

11、分接开关：连接及切换变压器分接抽头，分为无励磁分接开关和有载调压分接开关两种。无砺磁分接开关一般有3或5个分接抽头，调压范围分别为额定电压的5%和2.5%。有载调压分接开关一般有6个分接抽头

12、绝缘套管：将变压器内部的高，低压引线引到油箱外部并固定引线。常用套管有纯瓷套管，充油套管，电容套管。（套管密封，不和变压器本体连通，套管内注满变压器油，下部装有套管型电流互感器，供测量和保护用）。

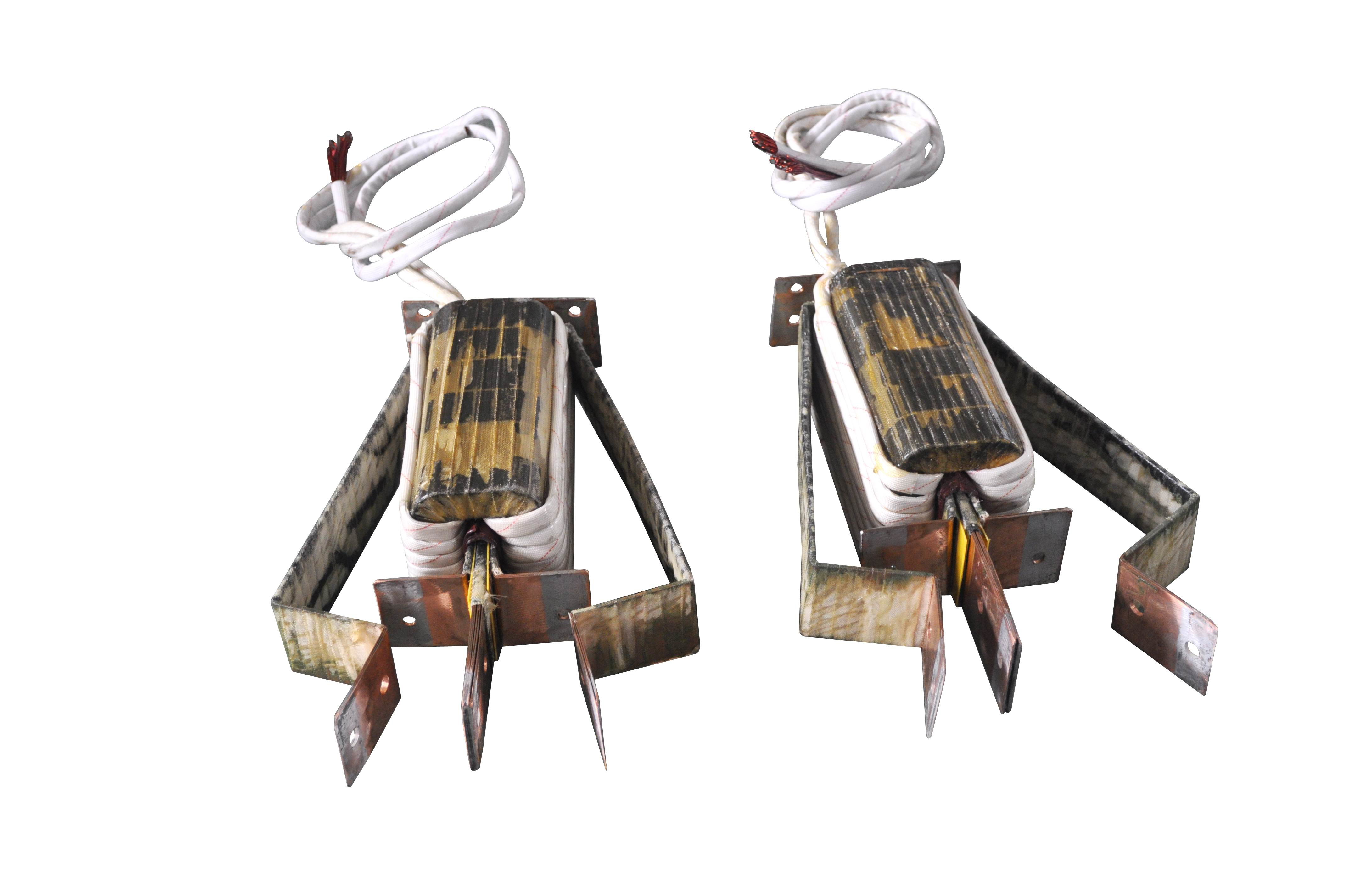

额定功率：1000/10000（KVA）

效 率（η）：97%

电 压 比：400/220（V）

外形结构：立式

冷却方式：自然冷式

防潮方式：开放式

绕组数目：双绕组

铁心结构：心式

冷却形式：干式

铁心形状：R型

电源相数：单相

频率特性：高频

应用范围：特种

高频变压器保护装置

高频变压器微机保护装置总结了国内外同行多年应用经验基础上，结合国内综合自动化系统的实际特点，开发研制的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化高频变压器的理想电器单元。

保护装置属性

适用范围：主要适用于10KV等用户工程；

保护功能：集20余种保护功能于一体，0.5级测量精度的通用型保护装置；

保护单元：线路、主变后备、电动机、电容器、电抗器、备自投、PT、非电量；

产品外观：100mm超薄机身特别适用于环网柜等柜体，也适用于KYN28等中置柜等；

产品材质：合金外壳，抗电磁干扰测试符合国家标准；

操作回路：不带防跳、可与各种自带防跳的开关配合使用；

通讯：自行选配带、或不带RS485通讯接口。
