产品概述与用途

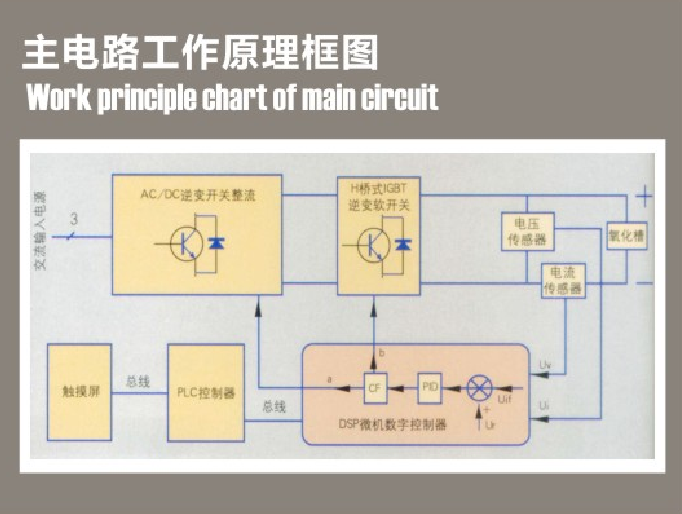

本产品采用IGBT开关整流、斩波技术+PLC+DSP微机数字控制技术及触摸屏操作系统,具有单向直流、单向直流脉冲、正反向直流脉冲的多台阶自动恒流控制。脉冲幅值连续可调、脉冲占空比可调、频率可调。人机界面良好、可视性强。可自动存储、记录氧化电流、电压、槽液温度等实时工艺曲线。可广泛作为航空、航天、兵器、船舶等军用民用企业以及科研院所、国家重点材料实验室、大专院校的材料学院对铝、铝合金、镁合金、钛合金材料的阳极氧化工艺的整流电源。

产品主要规格参数

●供电电源条件:3相AC380V,400V,450v等,频率50HZ

●额定输出电压:100V,150v,200V,250V,300V等任意电压规格

●额定输出电流:10A,20A,30A,50A,100A,200A,300A,500A,1000A,1500A,2000A,2500A,3000A,4000A，5000A,6000A,8000A等任意电流规格。

主要技术特点

1.操作方式;本控远控操作模式可选择

2.输出控制方式:直流、单极脉冲、双极脉冲输出控制,输出控制模式可选择

3.恒流恒压两种控制模式可选择

4.软启动时间:软启动工作时间可在0-200S范围内整定

5.控制精度:≤±1%

6.整流方式:IGBT逆变软开关整流,PWM脉冲步调制IGBT斩波;

7.脉冲步调频率范围:0.1-1HZ或50-300Hz

8.人机操作界面:PLC彩色触摸屏

9.直流输出时电流纹波系数:≤5%

10.主控制器:DSP微机数字触发控制,PWM脉宽调节控制,脉冲移相分辨率≤1μs

11.主要保护功能:交流电源缺相、过压、欠压、快速熔断器熔断报警及断路器保护;输出过流、限流保护,输出短路、瞬时过载保护,IGBT开关模块、快速整流元件、开关整流变压器、汇流铜母线超温过热、风机过热或水压过高、过低封锁PWM触发脉冲保护;

12.通讯方式:可根据客户需要配置CAN总线、 PROFIBUS、 ETHERNET工业以太网、RS485、RS232光纤通讯,实现远程群控或监控

13.具有1-5段恒流缓升、缓降阶段数控制,每段氧化电流和氧化时间可分别设定

14.可实时记录工作阶段正反向电流/电压、脉冲电流/电压幅值、脉冲占空比、脉冲频率、氧化时间、槽液温度等多个工艺参数和实时曲线

15.远程操作操作箱:可根据客户现场情况配置远程操作控制箱,主机与远控箱分开放置,现场操作更加方便,主机防腐保护显著增强

16.可存储或调用5套工艺参数,缩短加工编程时间

17.可通过RS485通信接口与计算机相连接,或通过U盘存储后转存于计算机中,方便客户档案保存,分析氧化工件的产品工艺质量
